安川A1000變頻器是安川電機推出的通用型高性能變頻器，A1000集成了最新的矢量控制技術，并通過先進的節能控制，用更小的體積實現了更高性能，可以用于各種電機的控制和調節。在A1000變頻器運行過程中，CPF是一種常見故障。

安川A1000變頻器的CPF故障主要是由于控制回路引起的，包括35個故障信號。

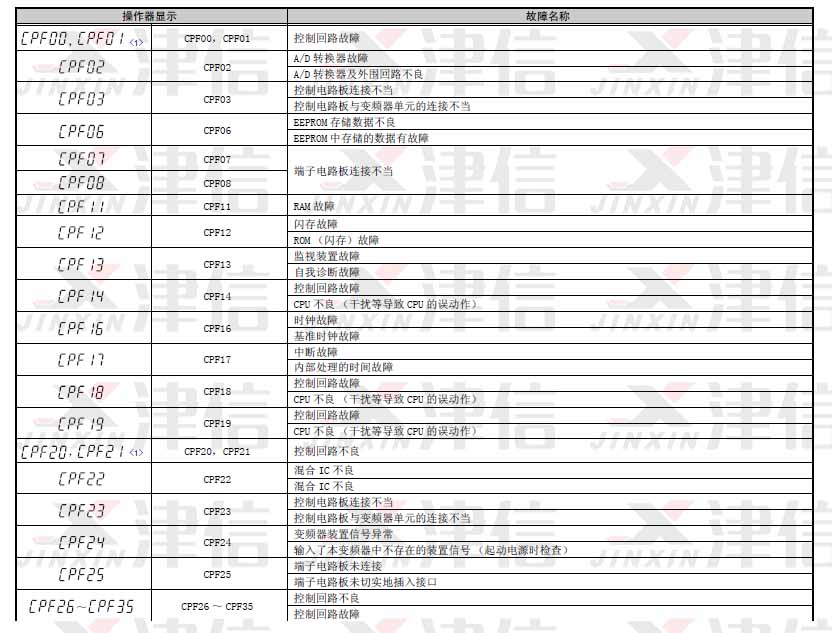

一、安川A1000變頻器CPF故障代碼詳解

二、安川A1000變頻器控制回路端子注意事項

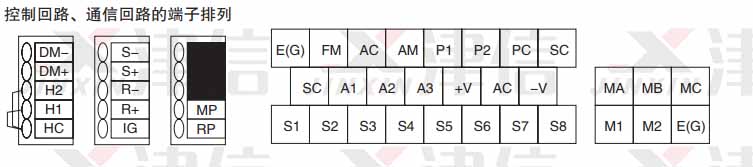

當CPF故障發生時，首先請檢查控制回路端子相關的連接。連接圖如下：

• 控制回路接線請與主回路接線（端子R/L1、S/L2、T/L3、R1/L11、S1/L21、T1/L31、B1、B2、U/T1、V/T2、W/T3、-、+1、+2、+3）及其它動力線或電力線分開。否則會導致變頻器動作不良
• 多功能接點輸出端子MA、MB、MC、M1、M2 請與其它控制回路分開接線。否則會導致變頻器和機器的誤動作，或發生跳閘。
• 與控制回路連接的電源使用第2 類（UL 標準）電源。否則會導致變頻器的動作性能降低。
• 為防止由干擾產生的誤動作，控制回路端子接線使用屏蔽線及雙股絞合屏蔽線。否則會導致變頻器或機器的動作不良。
• 控制回路端子＋V，-V電壓的輸出電流容量最大為20mA。請勿使控制回路端子＋V，-V間短路。否則將會導致誤動作或故障。
• 請勿將控制回路AC端子接地或連接到殼體。否則可能會導致誤動作或故障。
